Auftraggeber:

Amt für Neckarausbau Heidelberg (ANH)

Veranlassung / Zielsetzungen:

• Erhöhung des Hochwasserschutzes bis HQ200 unter Berücksichtigung des (n-1)-Falls an der Wehranlage Oberesslingen
• Quantifizierung der Entlastungswirkung einer geplanten Flutmulde mittels 2D-HN-Simulationen
• Validierung des Rückstaueinflusses der Wehranlage anhand eines 3D-HN-Modells im Nahfeldbereich der Wehranlage Oberesslingen

Methoden:

• Erstellung von 2D hydrodynamisch-numerischen (HN-) Modellen zur Analyse unterschiedlicher Planungsvarianten (Finite-Volumen-Verfahren auf Basis eines unstrukturierten Gitters)
• Ergebnisvalidierung im Nahfeldbereich der Wehranlage anhand eines 3D-HN-Verfahrens (Finite-Differenzen-Methode auf Basis eines strukturierten Rechteckgitters)

Untersuchungen / Ergebnisse:

• Ermittlung der Gefährdungssituation im Untersuchungsgebiet im Hochwasserfall
• Lokalisierung von Anlandungsbereichen oberstrom der Wehranlage Oberesslingen
• Sensitivitätsstudien bezüglich des Einflusses unterschiedlicher Sohltopographien (mit und ohne Berücksichtigung der Anlandungsbereiche)
• Quantifizierung der Auswirkungen verschiedener Flutmuldenvarianten auf die Wasserstände in der Stauhaltung Oberesslingen
• Bestätigung der 2D-Berechnungsergebnisse im Nahfeldbereich der Wehranlage Oberesslingen anhand eines 3D-Modells

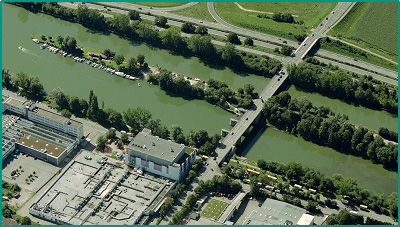

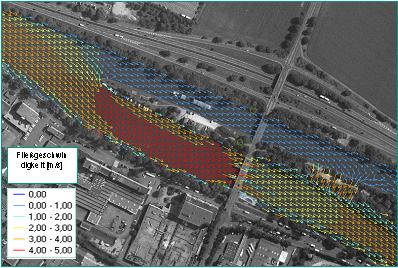

Exemplarische Darstellungen aus den Untersuchungen: Luftbild der Wehranlage Oberesslingen (rechts oben), 3D-Strömungsbild (links oben), Geschwindigkeitsvektoren im 2D-Modell (unten)
